全自動高速回轉式貼標機 方案書
一、直線式貼標機與回轉式貼標機的區別：
貼標機的輸送方式大體分為2種，一種是直線式，一種是回轉式；
直線式產量最高12000/小時（產量根據產品大小、標簽大小、貼標要求而定）直線式價格相應便宜3-10幾萬不等，回轉式貼標機高速貼標產量可達1.2萬-2.4萬/小時（產量和旋轉式貼標機貼標頭數有關），回轉式價格都是30萬往上，如何選擇還是根據自己的產量要求、價格預算而定。用戶可根據自己的產量需求來選擇貼標方式。

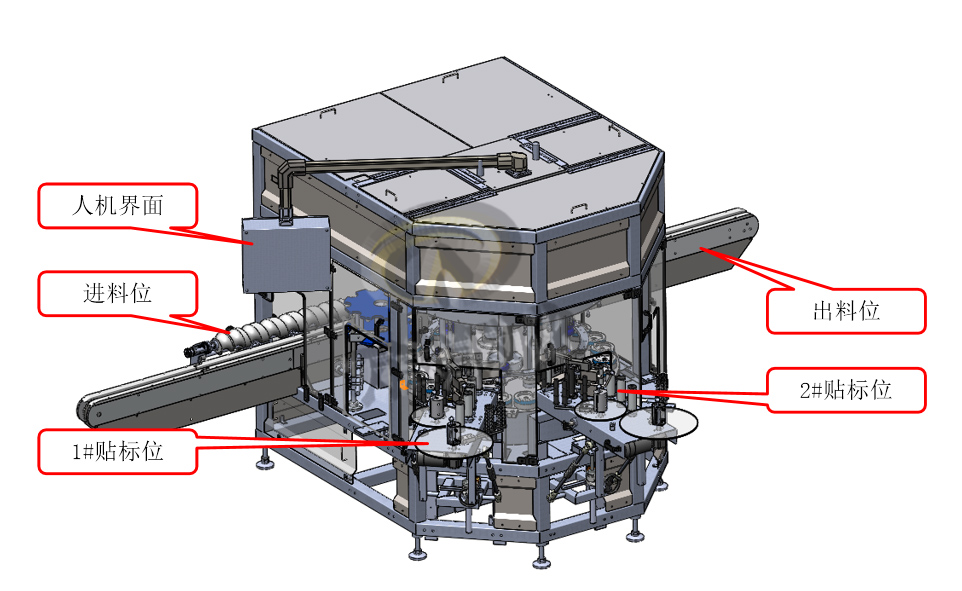

1.整體方案3D圖：
二、工作流程：

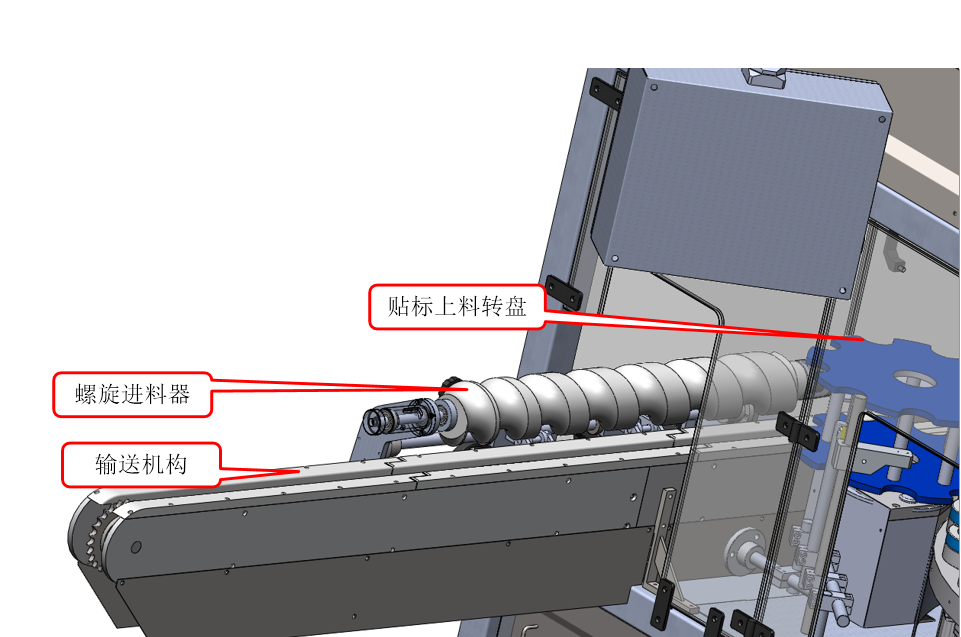

1.產品沿輸送帶進入螺旋進料器拉開間距
4.產品繼續向前到達2#貼標位，貼另一標簽
5.貼標完成后隨轉盤向后運動至出料星輪
6.出料星輪將產品逐個均勻撥出至出料輸送
7.產品沿輸送流至下工位作業
三、技術參數：
☆ 適用產品尺寸：依客戶要求訂做 ；
☆ 適用標簽尺寸：依客戶要求訂做；
☆ 貼標精度： ± 1mm
☆ 貼標效率：約200件/分
☆ 適用電源：220V/50HZ；
☆ 整機重量：約380KG
四、設備主要配置
|
主
要
機
構
配 置 |
機構名稱 |
數量 |
主要使用材料 |
機構名稱 |
數量 |
主要使用材料 |
|

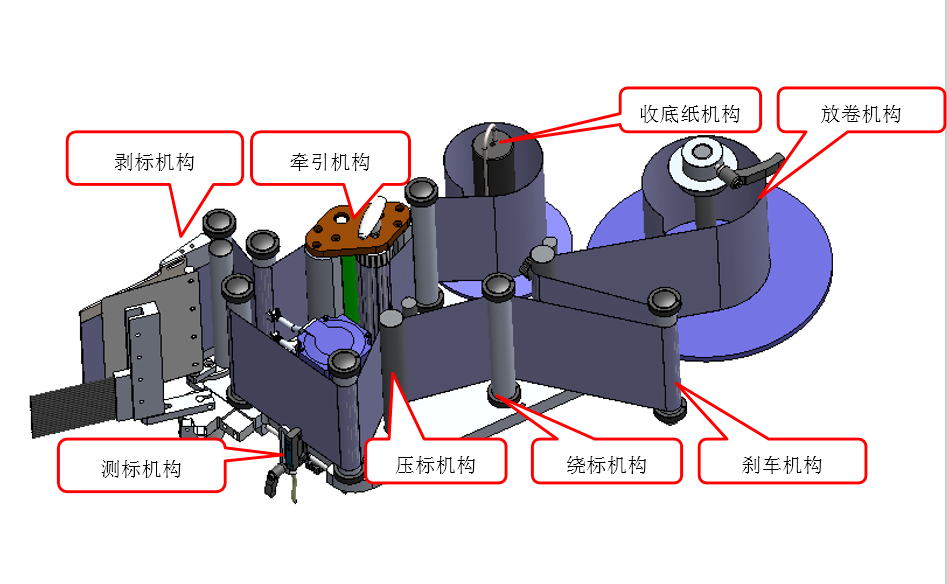

標頭機構 |
2套 |
鋁合金、鈑金烤漆 |
設備保護罩 |
1套 |
方通烤漆、亞克力 |
|
|
電箱機構 |
1套 |
方通烤漆、鈑金烤漆 |
人機界面支架 |
1套 |
鈑金烤漆 |
|
|
輸送機構 |
1套 |
鋁合金、不銹鋼 |
產品轉盤機構 |
1套 |
鋁合金、45#鋼、不銹鋼 |
|
|
壓瓶轉盤機構 |
1套 |
鋁合金、45#鋼、不銹鋼 |
星輪進出料機構 |
2套 |
賽鋼、鋁合金 |
|
|
主
要
電 氣 |
電氣名稱 |
數量 |
品牌 |
電氣名稱 |
數量 |
品牌 |
|
輸送電機 |
1套 |
明牌變頻電機+臺安變頻器 |
測物電眼 |
若干 |
德國西克/意大利蒂斯 |
|
|
PLC |
1套 |
日本松下 |
觸摸屏 |
1套 |
威綸7英寸 |
|
|
轉盤電機 |
1套 |
臺達伺服 |
牽引電機 |
2套 |
臺達伺服 |
|
|
產品旋轉電機 |
1套 |
臺達伺服 |
測標電眼 |
2套 |
德國西克/意大利蒂斯 |
萬志自動貼標機在訂制高速貼標機方面，經驗豐富，不管是哪種方式都有做過非常多的案例，具體也可以進入網站www.sabch.com點擊“訂制專機”查看部份案例，更多詳情或現場配套的案例視頻可以打全國免費客服熱線：400-8860822
